CARBONIO

Prodotti

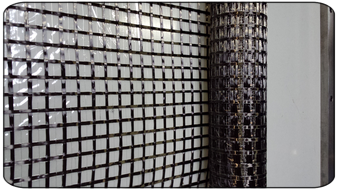

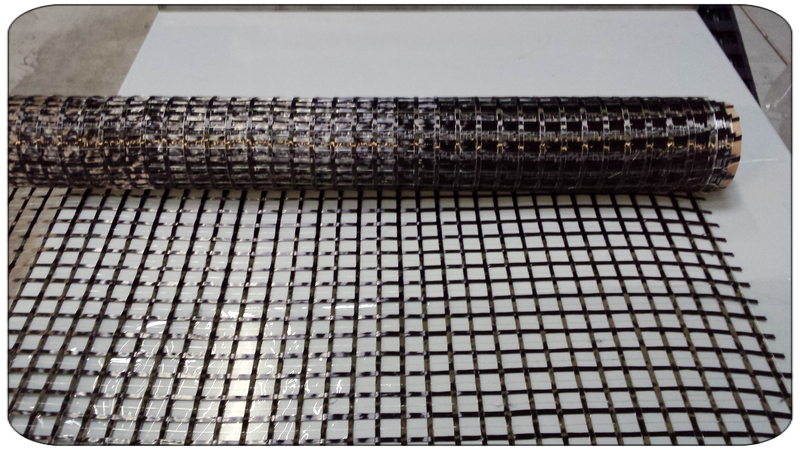

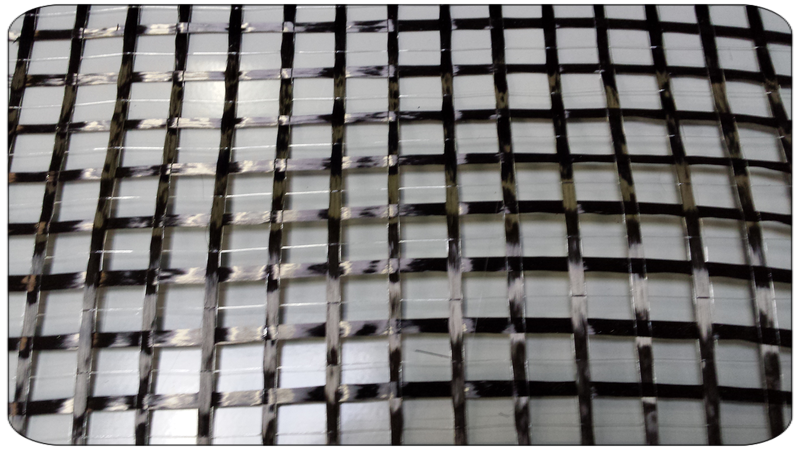

RETI - MESH

Articolo
Product name

Resistenza trazione fibra
Fiber Strenght
- [MPa]

Modulo Elastico fibra
Fiber Stiffness
- [GPa]

Peso
Weight
- [g/m²]

Spessore equivalente
Thickness
- [mm]

Area resistente
Resistant area
- [mm²/m]

Carico trazione
Fabric Strenght
- [kN/m]

M170C-100-50-04-15X15

4900 - 5000

245

170

0,100


48,31

90°
47,19


241,57

90°
235,96

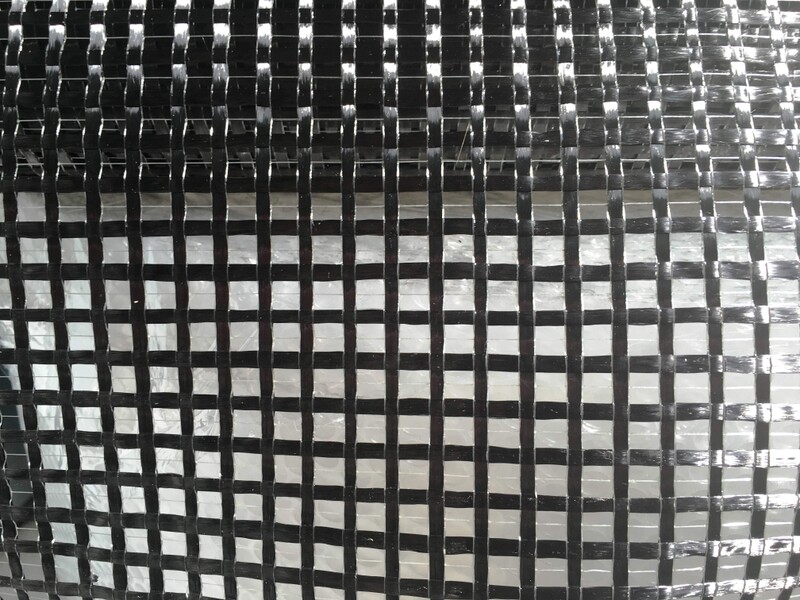

M300C-100-50-04

4800 - 4900

245 - 250

290

0,162


82,02

90°
80,90


401,91

90°
396,40

Rotoli standard: h. 100 cm - 50 mt



TESSUTI - FABRIC

Articolo
Product name

Resistenza trazione fibra
Fiber Strenght
- [MPa]

Modulo Elastico fibra
Fiber Stiffness
- [GPa]

Peso
Weight
- [g/m²]

Spessore equivalente
Thickness
- [mm]

Area resistente
Resistant area
- [mm²/m]

Carico di rottura
Load capacity
- [kN/m]

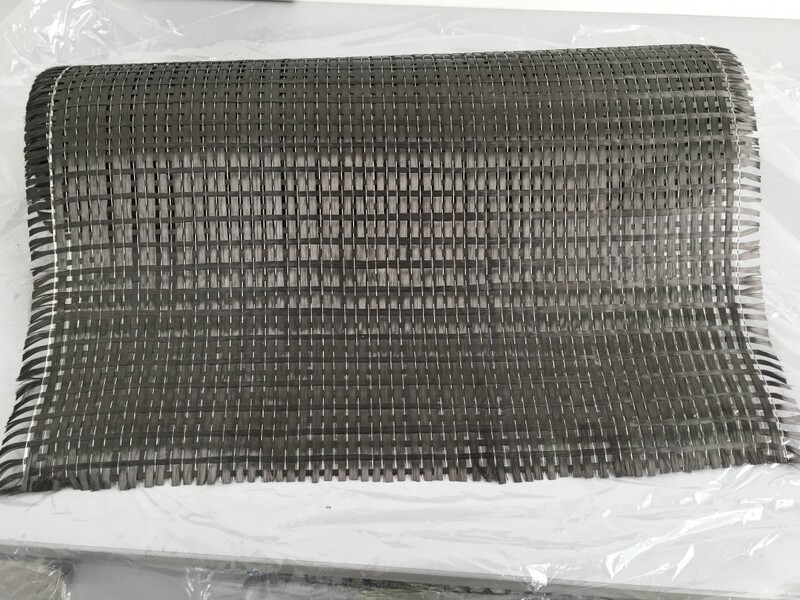

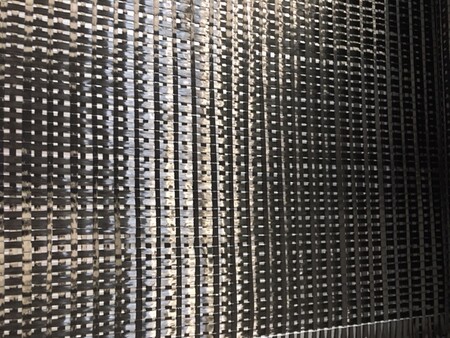

R230C-xx-50-02

5000

250

243

0,139


72,28

90°
66,30


339,78

90°
331,49

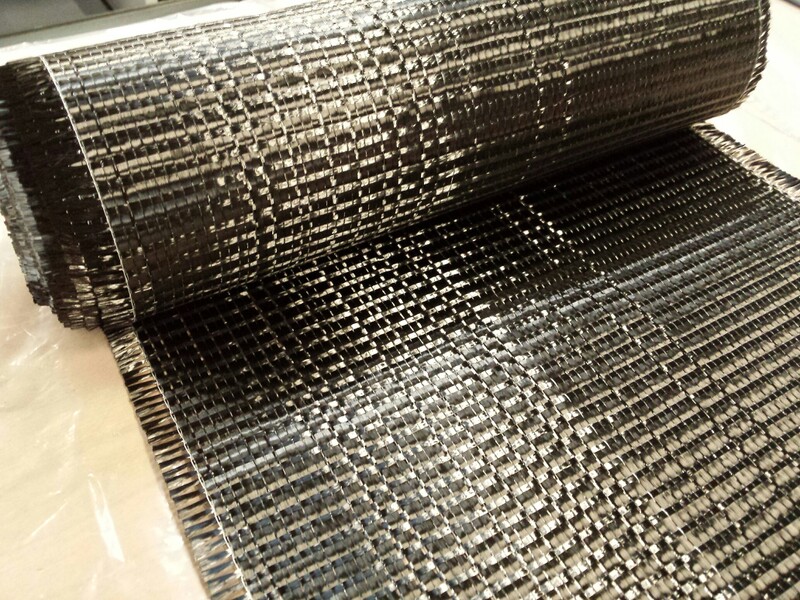

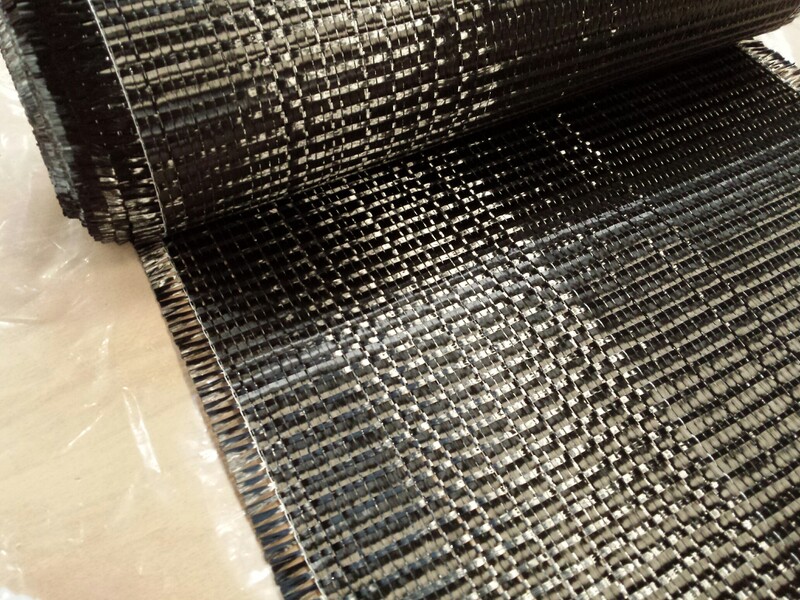

R360C-xx-50-02

5000

250

356

0,202


98,34

90°
98,34


491,71

90°
491,71

xx = altezze disponibili - available width: da 20 cm a 60 cm
Lunghezza standard rotoli: 50 mt



UNIDIREZIONALI - UNIDIRECTIONAL

Articolo
Product name

Resistenza trazione fibra
Fiber Strenght
- [MPa]

Modulo Elastico fibra
Fiber Stiffness
- [GPa]

Peso
Weight
- [g/m²]

Spessore equivalente
Thickness
- [mm]

Area resistente
Resistant area
- [mm²]

Carico di rottura
Fabric Strenght
- [kN/m]

U240C-xx-50-03

4900

255

242

0,134

133,70

655,14

U300C-xx-50-03

5300

250

304

0,167

167,03

885,27

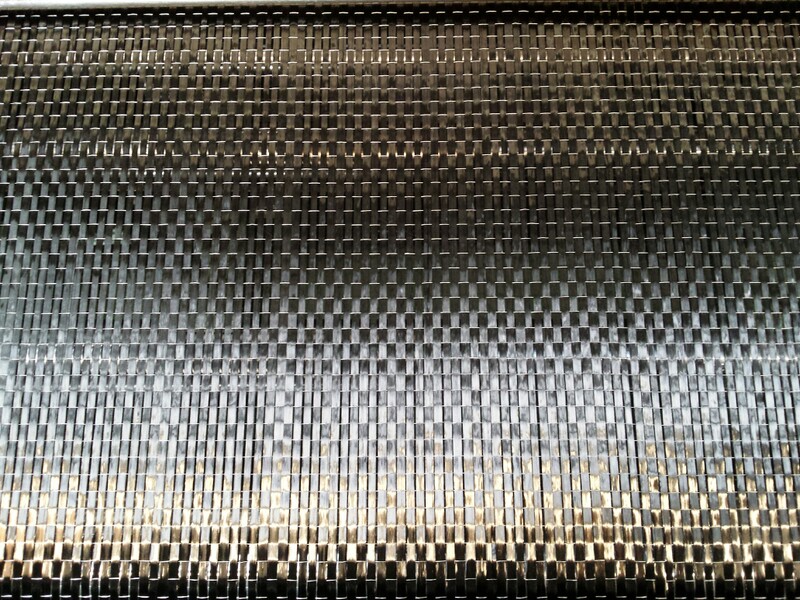

U400C-xx-50-03

4800 - 4900

245 - 255

404

0,227

226,97

1089,44

U600C-xx-50-03

4800 - 4900

245 - 255

604

0,339

339,33

1628,76

U800C-xx-50-03

4800 - 4900

248 - 250

813

0,449

449,17

2156,02

U1200C-xx-50-03

4800

248

1195

0,660

660,22

3169,06

U300CHM-xx-50-03

4410

390

300

0,165

164,84

726,92

U400CHM-xx-50-03

4410

390

400

0,220

219,78

969,23

U600CHM-xx-50-03

4410

390

600

0,330

329,67

1453,85

xx = altezze disponibili - available width: da 5 cm a 60 cm e da 90 cm a 127 cm
Lunghezza standard rotoli: 50 mt



CONNETTORI - JOINT

Articolo
Product name

Resistenza trazione fibra
Fiber Strenght
- [MPa]

Modulo Elastico fibra
Fiber Stiffness
- [GPa]

Diametro
Diameter
[mm]

Area resistente
Resistant area
 [mm²]

Carico di rottura
Load capacity

[kN]

Tensione di rottura
Tensile strenght
[MPa]

F4600C-06-10-01

4700

250

6

16,38

26,04

1590

F4600C-08-10-01

4700

250

8

21,83

34,71

1590

F4600C-10-10-01

4700

250

10

27,29

43,39

1590

F4600C-12-10-01

4700

250

12

32,75

52,07

1590

Lunghezza standard rotoli: 10 mt
